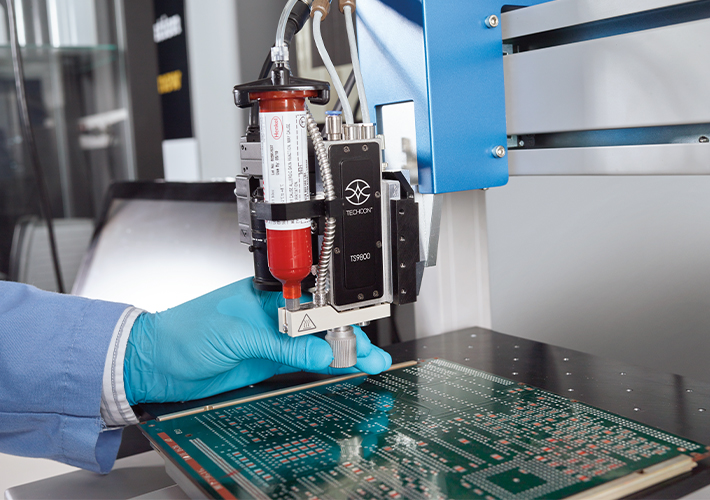

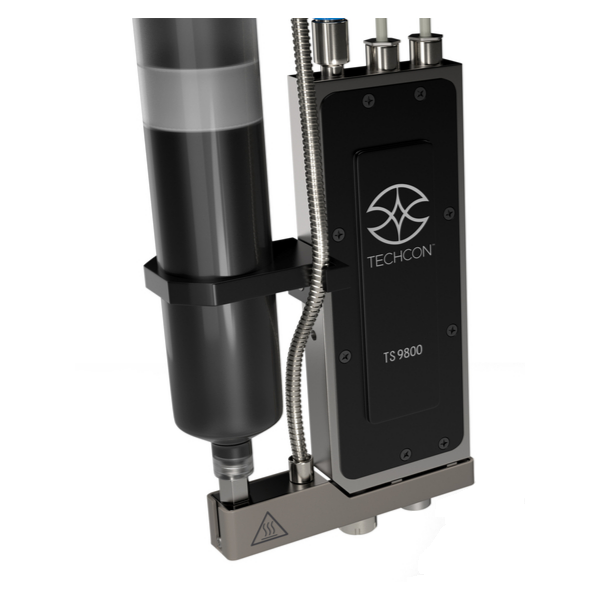

Techcon 快速高精密壓電噴射閥TS9800系列
TECHCON點膠閥新推出超快l速和高精度效果,適用于各種粘合劑的壓電噴射閥TS9800。
泰康 TS9800系列噴射閥分配系統包括一個TS9800壓電驅動噴射閥和TS980控制器.。閥門的每個組件均按最l高公差設計,并以最嚴格的精度進行制造,以確保世界一流的精度和點對點分配體積的可重復性,適用于各種粘合劑,包括:紫外線固化膠/多種底部填充材料/油脂/硅磷/密封膠/保形涂層。
可用的先進的壓電噴射閥
TS9800系列噴射閥的緊湊尺寸和模塊化有助于將其集成到機器人系統中。該閥還具有完全可調的參數設置，使操作員可以更改不同流體類型的噴射特性，并優化可重復分配的過程。TS9800智能控制器具有直觀的觸摸屏用戶界面，易于設置和操作。分配參數可以在觸摸屏上快l速撥入。一流的智能控制器標配Internet端口和WiFi連接，使用戶可以從遠程位置監視，記錄數據并進行精l確的參數調整。此功能使設備適合需要工業4.0的智能工廠。此外，可以通過Internet連接遠程進行故障排除和培訓。
為什么機械集成商使用TS9800系列噴射閥？與接觸式分配閥相比，分配速度快20倍；與氣動噴射閥相比，分配速度快2倍；連續頻率高達1500Hz，突發頻率高達2000Hz，以實現高吞吐量；非接觸式噴射技術使閥門可以在難以到達的位置分配流體；通過消除針頭撞入工件的風險來減少停機時間和報廢；快l速簡便的零件更換，無需費時的過程調整。
典型應用包括：
電子產品
- LCD和OLED的邊緣密封，端部密封
- 芯片粘接，框架粘接，用于相機模塊的組裝
- 在LED組裝過程中噴射有機硅熒光粉
- 在PCBA上的微電子封裝應用中噴射底部填充
LED組裝
- 噴射有機硅熒光粉
- 倒裝芯片LED的底部填充
- 噴射保形涂料
醫l療器械與生命科學
- 噴射UV膠進行粘合
- 噴射密封膠
- 將試l劑噴射到試紙上
醫l療大會
- 噴射紫外線密封膠，用于墊片
- 噴射潤滑脂
- 噴射打標油墨
|
尺寸閥（英寸）： |
0.63 x 2.7 x 4.9 |
|
閥門尺寸（mm）： |
16 x 69.3 x 124.8 |
|
尺寸控制器（英寸）： |
5.4 x 7.13 x 4.96 |
|
尺寸控制器（毫米）： |
137x 181 x 126 |
|
重量閥： |
258克 |
|
體重控制器： |
2110克 |
|
最小拍攝尺寸： |
0.5升 |
|
[敏感詞]流體壓力： |
6.9巴 |
|
噴嘴孔直徑范圍： |
0.05毫米至0.40毫米 |
|
[敏感詞] 點膠頻率： |
內部50套；無限分機 |
|
參數集內存 |
±1％* [1] |
|
標準接口： |
DB15，RS-232，以太網，USB |
|
工作溫度： |
10°C – 50°C |
|
電源連接： |
110/240 VAC; 50/60赫茲 |
|
潤濕部分： |
304SS，硬質合金，EPDM，聚四氟乙烯 |
|
認證： |
TUV，KC PSE，NRTL，CE |
控制器型號：TS980
