Metcal上海新品發布會，可驗證焊接效果的CV-5200智能焊臺

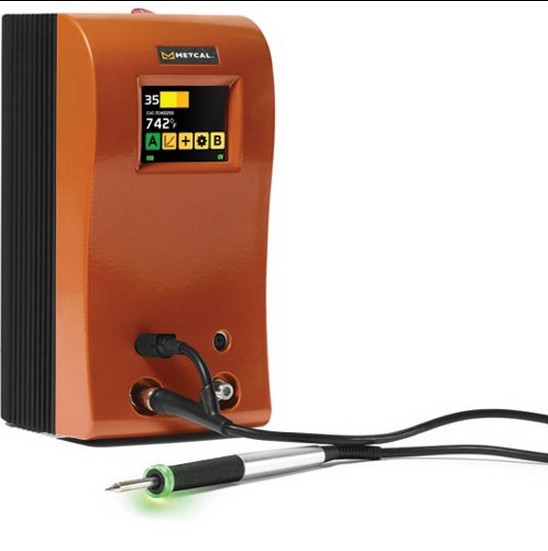

2017.4.24，美國Metcal在上海舉行隆重的新品發布會，深圳市亞普德科技有限公司作為Metcal優質[敏感詞]理商，我司秦總參加了今天的發布會。上海發來[敏感詞]消息，這次新品是可驗證焊接效果的CV-5200系列智能焊臺，將在2017年的第二個季度推向市場。[敏感詞]隨亞普德科技小編來了解CV-5200智能焊臺。
CV-5200系列智能焊臺（Connection Validation焊臺）。金屬化合物厚度對焊點的形成至關重要。焊接效果驗證（CV）通過計算金屬間化合物的形成來評估焊點的質量，并提供閉環反饋給操作員。
CV通過集成在手柄上的LED光環來提供反饋給操作者。他來承擔起判斷焊接質量好壞的工作，這樣就不用操作員來主觀判斷焊接質量的好壞。
CV擴展了操作員判斷焊點質量的技能，通過引入客觀的方法來判斷焊點質量。這個系統的、客觀的方法實現了可重復性焊接過程，并為焊接過程提供一個可測量的標準。
CV-5200系列智能焊臺特點和優點：
1.按需加熱的只能加熱科技
2.擁有專利的金屬化合物形成效果驗證技術
3. 2.8“彩色觸屏
4.擁有通訊接口可用于過程數據追溯及固件升級
5.[敏感詞]的烙鐵頭溫度顯示
6.功率可由內置功率計采集并在LCD屏形成功率曲線
7. 擁有專利的烙鐵頭內置芯片技術
①閉環雙向通信
②存儲和記錄烙鐵頭信息
③提供可追溯信息
④當使用不符合的烙鐵頭時主機將會保護
⑤與MX系列電源主機兼容
8.密碼保護功能
9.當有良好的焊點形成時，手柄上的LED光帶將會發出信號給操作者。
10.大屏幕上的顯示烙鐵頭溫度等信息。
系統配置
CV-5210焊臺包括：
1.CV電源主機
2.CV-H1-AV: 集成了LED光帶的先進的焊接手柄
3.MX-W1AV：可延長烙鐵頭壽命的手柄支架
CV-5200技術規格
|
CV-5200電源主機 |
|
|
操作環境溫度 |
10-40℃ |
|
殼體[敏感詞]溫度 |
55℃ |
|
輸入電壓 |
100-240VAC，接地通路 |
|
輸入功率 |
50/60hz |
|
額定功率 |
125W |
|
輸出功率 |
[敏感詞]80W |
|
輸出頻率 |
13.56Hz |
|
加熱方式 |
電磁感應 |
|
顯示 |
2.8‘’彩色TFT液晶觸摸屏 |
|
分辨率 |
320*240RGB |
|
尺寸 |
2.8”（對角線） |
|
有效面積 |
43.2*57.6mm |
|
通訊接口 |
一個接口（USB） |
|
電源主機尺寸W*D*H |
121*130*235mm |
|
電源主機重量 |
3.35kg |
|
認證 |
CETUV |
|
烙鐵頭對地電壓 |
<2mV |
|
烙鐵頭對地電阻 |
<2ohms |
|
閑置溫度穩定性 |
在靜止空氣中為±1.1℃ |
|
烙鐵頭溫度精度 |
符合或高于1PCJ-STD-001標準 |
|
手柄線長度 |
183cm,防靜電 |
|
射頻接頭 |
F型功率接頭 |
|
LED電源接頭 |
6芯DIN接頭 |
|
工作 |
單通道或者動態雙通道同時工作 |
|
固件升級 |
通過電源主機USB口與計算機連接進行固件升級 |
隨著新的可驗證焊接效果的CV-5200系列智能焊臺的推出，Metcal同時也推出一個新的烙鐵頭智能編號方案旨在幫助客戶選擇合適的烙鐵頭型號以替換舊的烙鐵頭。
烙鐵頭&加熱體系列
烙鐵頭系列
1.CVC—可驗證焊接效果烙鐵頭，具有驗證焊接效果功能
2.SMC—表面貼裝烙鐵頭
3.新的烙鐵頭系列即將推出市場
加熱體系列—由烙鐵頭型號的中X確定
? 5-500系列加熱體
? 6-600系列加熱體
? 7-700系列加熱體
? 8-800系列加熱體
? 9-900系列加熱體
